Детекторы движения серии DG

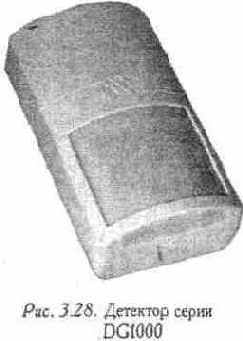

Детекторы движения серии DG1000 (рис. 3. 28) для увеличения чувствительности и исключения ложных срабатываний построены по двойной технологии. Приборы могут использоваться в жилых, а также в производственных помещениях с повышенными требованиями к безопасности.


В детекторах используется комбинация пассивного И К и радиоволнового датчиков. Алгоритм работы этих устройств практически полностью исключает возможность ложной тревоги.

Особенности детекторов серии DG1000:

> И К и радиоволновая технологии;

> уникальная оптическая система;

> температурная компенсация;

> защита от радиопомех;

> оптические линзы;

> расширенная зона обнаружения.

Детекторы имеет 24 луча, образующих дальнюю (11 лучей), промежуточную (7 лучей), ближнюю (4 луча) и нижнюю (2 луча) зоны (рис. 3. 29). Размеры зон обнаружения приведены в таблице на рис. 3. 29. Основные технические характеристики:

Размер зоны обнаружения:

DG1035. M................................................................................ 11х9

DG1050. M............................................................................... 15х12

Рабочая частота микроволнового источника, ГГц................................ 2, 45

Устойчивость к радиопомехам в диапазоне 10— 10000 МГц, В/м........... 30

Напряжение питания, В.............................................................. 10—14

Ток потребления (при напряжении питания+ 12 В), мА........................ 35

Диапазон рабочих температур,С...................................... от -10 до +49

Габаритные размеры, мм........................................................ 130х70х40

Масса, кг....................................................................................... 0,17

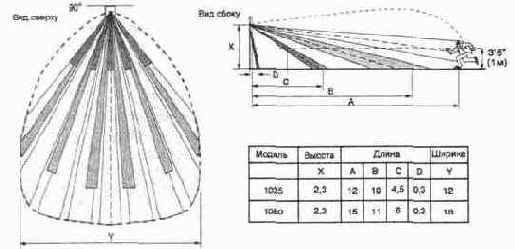

Рис. 3. 29. Зоны обнаружения приборов серии DG1000
