Детекторы битого стекла серии FG-


Детекторы битого стекла фирмы С&К (IntelliSense) моделей FG-1015/1025/ 1025R/1025Z предназначены для бесконтактного обнаружения повреждений и разрушений остекленных конструкций. Приборы регистрируют звуки, сопровождающие удар о стекло и возникающие при его разбивании. Детекторы имеют современный дизайн (рис. 3. 35) и могут устанавливаться на стене, оконной раме или на потолке охраняемого помещения.

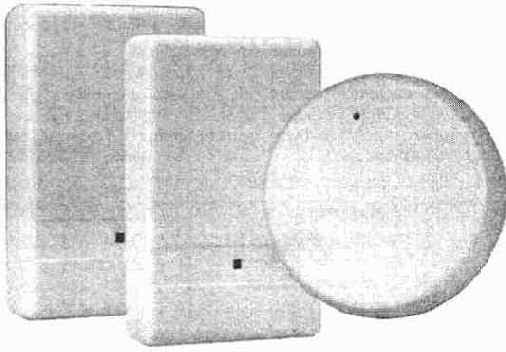

Рис. 3. 35. Детекторы битого стекла FG-1015 и FG-1025

Особенности детекторов FG-1015, FG-1025:

> высокая чувствительность и верность регистрации;

> цифровая обработка сигналов;

> режим тестирования;

> простой контроль работоспособности;

> устойчивость к ложным срабатываниям;

> регистрация сигналов, приходящих только от охраняемого стекла;

> простота в установке и подключении;

> устойчивость к воздействию радиопомех.

В последние годы весьма популярными стали бесконтактные акустические извещатели разбивания стекла. Однако в ряде случаев их использование ограничено, так как эти типы извещателей битого стекла реагируют как на звуки, создаваемые внутри помещения, так и на акустические колебания, приходящие от охраняемого стекла. Это относится к ситуации, когда в охраняемых помещениях могут возникать сильные шумы, приводящие к ложным срабатываниям, например в магазине, торгующем магнитофонами, телевизорами и другой аналогичной техникой. В таких случаях незаменимым становится акустический извещатель FG1025Z.

Это первый извещатель разбивания стекла, который регистрирует акустические колебания, приходящие только со стороны охраняемого стекла. В нем используется запатентованная технология обработки акустических колебаний Time-of-Arrival Zone Processing — обработка сигналов из контролируемой зоны по времени прихода, являющаяся серьезным шагом на пути к увеличению вероятности обнаружения и снижению риска ложного срабатывания.


Рис. 3. 36. Контролируемые зоны детекторов битого стекла FG-1015 и FG-1025

Технология Time-of-Arrival основана на использовании двух независимых микрофонов, что позволяет регистрировать только акустические колебания, приходящие из охраняемой области пространства, и игнорировать любые звуки, приходящие с другой стороны.




Акустические колебания принимаются двумя микрофонами, направленными в противоположные стороны под углом 180°, и обрабатываются различным образом в зависимости от того, какой из микрофонов раньше принял акустический сигнал. Сигнал, принятый микрофоном, направленным в сторону охраняемой области, идентифицируется схемой обработки — действительно ли он возник в результате разрушения стекла. При этом сигнал, принятый вторым микрофоном, игнорируется.

Окружающее пространство в зависимости от расположения микрофонов можно условно разделить на контролируемую и исключенную зоны (рис. 3. 36). Между этими зонами существует промежуточная зона (два сектора с угловыми размерами 20°), в которой вероятность регистрации полезных сигналов ниже 50%. Для регистрации событий с достаточной устойчивостью к ложным срабатываниям охраняемый объект не должен находиться в этой области.

Новая технология позволила значительно повысить вероятность регистрации разрушения стекла, надежность извещателя и его устойчивость к ложным срабатываниям,

Светодиодные индикаторы, установленные на корпусе датчиков, отображают наличие приема акустических сигналов и режим тревоги. Для включения выключения светодиодной индикации и памяти тревог используются перемычки (FG-1015) или внутренние переключатели (FG-1025).

В соответствии с мировыми стандартами, извещатель FG-1025Z также содержит ряд дополнительных сервисных функций: дистанционное управление светодиодной индикацией, выход предупреждения о неисправности и командный вход. Вход управления светодиодом позволяет дистанционно включать/выключать режим светодиодной индикации. Выход предупреждения о неисправности предназначен для передачи сообщения на контрольную панель о возникновении нарушений в нормальной работе извещателя. Командный вход позволяет непосредственно или дистанционно включать режим автоматической проверки работоспособности различных элементов извещателя.

Встроенная система самодиагностики позволяет непрерывно автоматически производить проверку работоспособности прибора. При обнаружении неисправности выдается сигнал оповещения попеременным миганием светодиодов. Датчики имеют корпус из ударопрочной пластмассы белого цвета со встроенным датчиком вмешательства, реагирующим на снятие прибора со стены или открывание корпуса. Основные технические характеристики приборов:



Устойчивость к радиопомехам в

диапазоне 10-1000 МГц, В/м........................................................... 30

Устойчивость к электрическим разрядам, кВ........................................ 10

Дальность действия не более, м

FG-1015...................................................................................... 4, 6

FG-1025...................................................................................... 7, 6

Длительность запоминания тревоги, с............................ 5 (или до сброса)

Выходные реле:

реле вмешательства, мА/ В...................................................... 25/ 24

реле тревоги, мА/В.............................................................. 125/25

Напряжение питания, В................................................................ 8—14

Потребляемый ток (при напряжении питания+ 12 В), мА...................... 25

Диапазон рабочих температур, °С.......................................... от 0 до+ 49

Габаритные размеры, мм:

FG-1015.......................................................................... 98х61х21, 8

FG-1025.......................................................................... 98х61х21, 8

FG-1025 R/ Z..................................................................... 108х21, 8

Масса, кг:

FG-1015.................................................................................. 0, 077

FG-1025.................................................................................... 0, 09

FG-1025R/Z........................................................................... 0, 125

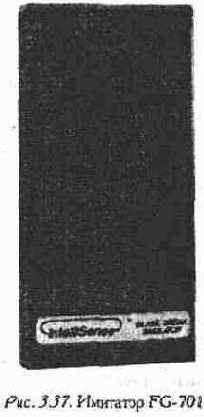

Детекторы могут быть протестированы дистанционно при помощи имитатора разрушения стекла Flex Guard, например, модели FG-701 (рис. 3. 37). Имитатор воспроизводит звук разбивающегося стекла и может быть использован для тестирования всех извещателей битого стекла фирмы С&К.

Минимальный размер охраняемого стекла — 0, 28х0, 28 м. Стекло должно быть стационарно установлено в раме, встроенной в стену помещения или в перегородке шириной не менее 90 см. Требования, предъявляемые к охраняемому стеклу, приведены в табл. 3. 5.



Таблица 3. 5. Требования к охраняемому стеклу

Тип стекла



Минимальная толщина, мм

Максимальная толщина, мм

Листовое

2, 4

6, 4

Закаленное

3, 2

6, 4

Многослойное*

3, 2

14, 3

Армированное

6, 4

6, 4

Покрытое пленкой**

3, 2

6, 4

Герметизированное*

3, 2

6, 4

Примечание:* — регистрируется при разрушении обоих слоев стекла;

** — дальность действия должна быть уменьшена до 4, 6 м.
