3.2.2. Детектор движения PIR700E

Пассивный инфракрасный детектор PIR700E предназначен для установки в помещениях площадью до 200 м2. Устанавливается он на стену или в углу помещения. Работа детектора основана на использовании двойного пироэлемента. Конструктивные особенности детектора позволяют применять его в жилых помещениях, где есть домашние животные. Особенности детектора PIR700E:

> эффективная защита от ложных срабатываний, вызванных радиопомехами;

> регулировка размеров зоны обнаружения в вертикальной и горизонтальных плоскостях;

> двойной пироэлемент;

> защита от вскрытия;

> высокая чувствительность;

> небольшие габариты;

> фильтрация питающего напряжения от сетевых помех;

> возможность установки в углу помещения.

Для работы детектора рекомендуется использовать источник бесперебойного питания. При использовании линзы «широкий угол» (рис. 3. 11) и установке на высоте 1, 8 м детектор позволяет контролировать территорию размером 15х15 м. Применение дополнительных линз позволяет скорректировать диаграмму направленности датчика (рис. 3. 11). Использование линзы Lens 817 типа «горизонтальная занавеска» имеет смысл лишь в том случае, когда детектор устанавливается в помещении, где есть домашние животные. Использование линзы Lens 818 типа «вертикальная занавеска» оправдано, когда прибор устанавливается в узком коридоре.

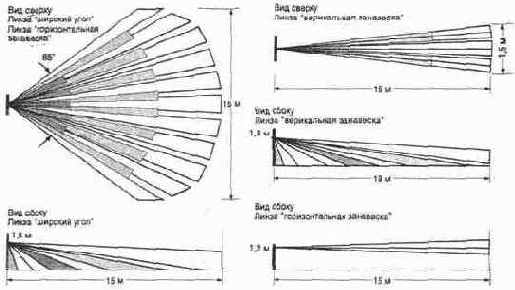

Рис. 3. 11. Зоны обнаружения прибора PIR700E

Основные технические характеристики детектора PIR700E:

Размеры зоны обнаружения, м.................................................. 15, 2х15, 2

Напряжение питания, В............................................................ 10, 6—16

Потребляемый ток (при напряжении питания+ 12 В), мА...................... 23

Максимальная высота установки, м.................................................... 3, 6

Реле тревоги, мА/В.................................................................. 100/24

Выход детектора.............................. нормально замкнутые контакты реле

Время включения реле не более, с........................................................ 3

Диапазон рабочих температур, С...................................... от -10 до+ 50

Габаритные размеры, мм......................................................... 114х64х43

Масса, г.......................................................................................... 198

Установка детектора производится на стену или в угол помещения, максимальная высота установки — 3, 6 м. Датчик переходит в режим охраны не ранее чем через 3 минуты после подачи питания. Данный режим индицируется загоранием светодиодного индикатора прибора. Для отключения светодиода необходимо удалить перемычку на плате прибора. При монтаже детектора не рекомендуется располагать его вблизи источников тепла, таких как радиаторы отоллйния, обогревателя, лампы накаливания и т.п..
