Прибор приемно-контрольный охранно-пожарный «Аккорд»


2. 3. 9. Прибор приемно-контрольный охранно-пожарный «Аккорд»

Прибор предназначен для автономной или централизованной охраны квартир, коттеджей, офисов, магазинов, складов, пунктов обмена валюты и т. п. Он обеспечивает контроль четырех шлейфов сигнализаций (ШС) как в автономном режиме с подачей звукового и светового сигнала, так и с передачей тревожного извещения на пульт централизованного наблюдения (ПЦН) по телефонной линии. Пример использования прибора показан на рис. 2. 73. Прибор контролирует 4 шлейфа сигнализации:

> охранный с задержкой включения встроенной сирены (тревога на пульт передается мгновенно при нарушении любого шлейфа);

> охранный (возможно питание от шлейфа извещателя «Волна-5»);

> тревожный (кнопка тревоги) с 15-минутной памятью состояния тревоги;

> пожарный (возможно питание от шлейфа до 5 дымовых датчиков).

Управление режимом работы прибора осуществляется либо переключателем на приборе, либо с выносного шифроустройства четырехзначным кодом (рис. 2. 74). Режимы работы прибора:

> режим частичной охраны — контроль одного (пожарный ШС4) или двух (тревожный ШСЗ и пожарный ШС4) шлейфов;

> режим полной охраны — контроль всех четырех шлейфов;

> режим входа/выхода.

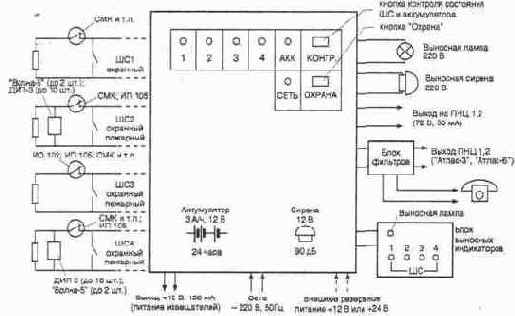

Рис. 2.73. Структурная схема использования прибора «Аккорд»

В этих режимах состояние тревоги сопровождается выдачей тревожного извещения при нарушении ШС или вскрытии прибора путем размыкания контактов реле или передачей модулированных ВЧ сигналов по системе "Атлас-3", "Атлас-6"; включением встроенной (12 В) или внешней (220 В) сирен и внешнего светового оповещателя (лампы 220 В или 24 В).

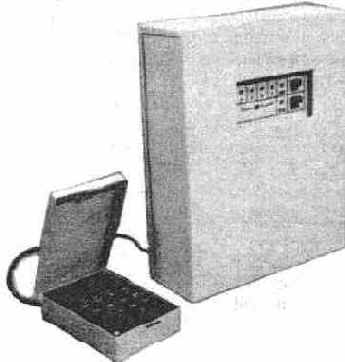

Рис. 2.74 Прибор «Аккорд»

При входе на объект прибор обеспечивает задержку на включение оповещателей, а при выходе — блокировку сигналов от датчиков на время, необходимое для-выхода и закрывания двери.

Кроме шлейфов сигнализации ШСЗ, ШС4, описанных выше, в приборе используются еще два шлейфа:

> ШС1 — шлейф охранной сигнализации с задержкой включения звуковых и световых оповещателей;


> ШС2 — шлейф охранной или пожарной сигнализации с возможностью

питания извещателей по шлейфу (постоянным напряжением 24 В). Существует несколько вариантов работы прибора. "Аккорд":

> постановка на охрану с закрытой дверью с ограничением времени выхода (10-50 с);

> постановка на охрану с открытой дверью с неограниченным временем выхода (до закрывания двери);

> при снятии с охраны после нарушения ШС1 время до включения оповещателей ограничено (10—50 с).

Выбор вариантов происходит автоматически: если при нажатии кнопки «Охрана» шлейф ШС1 разомкнут (дверь открыта), то включение режима охраны произойдет через 10 с после восстановления ШС1 (закрывание двери). Если ШС1 замкнут (дверью закрыта), то режим охраны включится через 10—50 с.

Прибор имеет автоматически подзаряжаемый аккумулятор, который обеспечивает автономную работу в течение 12 час. В комплект поставки входит блок выносных светодиодных индикаторов состояния каждого шлейфа. Возможно подключение внешней сирены и сигнальной лампы.

В конструкции прибора учтен многолетний опыт специалистов вневедомственной охраны, поэтому функции прибора легко адаптируются к условиям конкретного объекта.

Прибор имеет габаритные размеры 300х246х82 мм и сохраняет работоспособность при температуре -30...+ 50°С.
