Бесконтактные системы ограничения доступа фирмы Impro Technologies


2.2.6. Бесконтактные системы ограничения доступа фирмы Impro Technologies

Приборы и устройства фирмы Impro Technologies (ЮАР) служат для создания бесконтактных систем ограничения доступа различной сложности. Для автоматического управления исполнительным механизмом (электрозащелкой, электрозамком, турникетом, шлагбаумом и т. п.) в приборах предусмотрен силовой выход на который при приближении к считывателю специального зарегистрированного кодового ключа, выполненного в виде жетона (рис. 2. 16) или пластиковой карточки, подается управляющее напряжение.

Принцип работы считывателя заключается в следующем. Он непрерывно излучает электромагнитные колебания, которые наводят ЭДС в катушке кодового ключа. Благодаря этому обеспечивается питание встроенной в ключ микросхемы, которая, в свою очередь, по определенному закону оказывает воздействие на излучаемое считывателем поле.

Кодовая последовательность, идентифицируемая считывателем, индивидуальна для каждого кодового ключа и имеет одну из 34 млрд. возможных комбинаций, что практически исключает ее подбор. Кодовые комбинации устанавливаются на заводе-изготовителе. Кодовый ключ имеет ударопрочный герметичный корпус с неограниченным сроком службы.

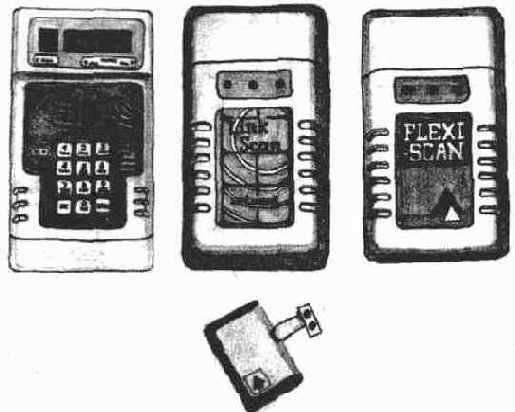

Рис. 2.16. Внешний вид считывателей и жетонов фирмы Impro Technologies

-Таким образом, если в памяти считывателя хранится код определенного кодового ключа, то при приближении последнего к считывателю код идентифицируется, что дает возможность владельцу этого ключа пройти через соответствующую дверь, проходную и т.п.

Кодовые ключи фирмы Impro Technologies выпускаются двух типов: круглый в виде жетона и в форме кредитной карточки. Они обладают уникальной совместимостью: один и тот же ключ может использоваться для разрешения прохода в помещениях, офисах, квартирах, дачах и т. д., оборудованных различными типами считывателей фирмы Impro Technologies.

С помощью описанной выше технологии можно организовать ограничение доступа не только для людей, но и для транспортных средств. Это достигается с помощью специальных кодовых ключей:


> VTP01RU078 — ключ с кнопкой, предназначенный для открывания ворот, шлагбаумов и т. п.;

> VTP02RU078 — ключ, монтируемый на автомобиле (питание+ 12 В);

> VTP03RU078 — ключ, монтируемый на автомобиле (питание+ 24 В);

> VTP04RU100 — ключ, монтируемый на автомобиле (питание+ 12... 24 В).

Так как считыватель излучает электромагнитные колебания, то он может быть установлен на внутренней поверхности стены, чем достигается скрытность системы и ее защищенность. Стена может быть выполнена из любого строительного материала, кроме металла. В случае, если стена, за которой устанавливается считыватель, оказывается слишком толстой или изготовлена из металла (содержит металлическую арматуру), считыватель может быть вынесен наружу на расстояние до 25 м от основного блока. Разновидности считывателей и их особенности приведены в табл. 2. 3.

Ввод и регистрация новых ключей и карточек, а также исключение их из списка осуществляется с помощью специальной мастер-карты. При подключении к считывателю принтера можно распечатать массив зарегистрированных

Таблица 2.3. Разновидности считывателей жетонов и их особенности

Тип считывателя

Технические характеристики

RIN01RU100

Считыватель в стандартном корпусе

RMR01RU100

Считыватель во всепогодном, вандалостойком корпусе

RPC01RU100

Считыватель в брызгозащитном, вандалостойком корпусе



RPU01RU100

Считыватель в водозащитном, вандалостойком корпусе (с блоком настройки RPU02RU)

RPU02RU

Блок настройки для RPU01RU100

RWG01RL100

Считыватель в декоративном корпусе (под дерево)

RDT01RU100

Считыватель с индикацией времени и даты

RIR40RU100

Считыватель для установки в стандартной соединительной коробке диаметром 40 мм

RIRSORU100

Считыватель для установки в стандартной соединительной коробке диаметром 50 мм

кодов, а также список кодов, по которым осуществлялся проход в последнее время. Подключение к считывателю компьютера упрощает редактирование кодов ключей, а также позволяет осуществлять контроль конкретной двери с указанием даты и времени прохода.



Фирма Impro Technologies выпускает несколько разновидностей бесконтактных систем доступа. Состав этих систем и их назначение приведены в табл. 2. 4.

Таблица 2. 4. Бесконтактные системы ограничения доступа фирмы Impro Technologies

Тип системы

Технические характеристики

Цена, USD

FLEX-SCANCLASSC

FSC01RU100

Считывание до 20 жетонов к управление одной дверью в одном направлении

289

FSC02RU100

Считывание до 200 жетонов и управление одной дверью в одном направлении

329

FSC03RU100

Считывание до 2000 жетонов и управление одной дверью в одном направлении

399

FSP01RU

Программное обеспечение (редактирование жетонов, изменение параметров, контроль помещений)

FSW01

Кабель длиной 1 м для подключения к компьютеру

20

FLEXI-SCANE

FSE01RU100

Контроллер открывания одной двери в одном направлении с помощью жетонов и клавиатуры; возможность подключения датчиков охранной сигнализации; выход на принтер

344

FSE02RU100

Контроллер открывания одной двери в одном направлении с помощью жетонов и клавиатуры; возможность подключения датчиков охранной сигнализации; выход на принтер Программирование с клавиатуры или с компьютера

414

FSE03RU100

Контроллер открывания одной двери в одном направлении с помощью жетонов и клавиатуры; возможность подключения датчиков охранной сигнализации; выход на принтер. Программирование с клавиатуры или с компьютера. Возможность подключения к компьютеру до 16 контроллеров (требуется модуль CV-02 RU-OM)

515

CV-02RU-OM

Преобразователь интерфейса RS232/RS485

90

FSE04RU100

Считыватель до 2000 жетонов; управление с клавиатуры

136

MULTI-SCAN IV

MSC01RU100

Локальный контроллер для управления 4 дверьми

400

MC02RU100

Сетевой контроллер (объединение до 16 контроллеров с возможностью управления 64 дверьми)

400

MSD01RU100

Терминал с возможностью контроля прохода в обоих направлениях

600

MSD02RU100

Терминал с возможностью контроля прохода в обоих направлениях; управление с клавиатуры

676

MSS01RU100

Терминал с возможностью контроля прохода в обоих направлениях



300

MSS02RU100

Терминал с возможностью контроля прохода в обоих направлениях; управление с клавиатуры

376

MSI01RU100

Считыватель жетонов

106

MSI02RU100

Считыватель жетонов; управление с клавиатуры

182

Окончание таблицы 2. 4

Тип. системы

Технические характеристики

Цена, USD

MSP01RU

Программное обеспечение в комплекте с преобразователем интерфейса CV-02 RU-OM

360

LINK-SCAN

LSC01RU100

Сетевой контроллер (до 2000 жетонов)

748

LSC02RU100

Сетевой контроллер (до 8000 жетонов)

998

LST01RU100

Сетевой терминал

606

TNC01RU100

Сетевой коммуникатор (без возможности редактирования жетонов)

530

LSP20RU100

Программное обеспечение (до 2000 жетонов)

1008

LSP80RU100

Программное обеспечение (до 8000 жетонов)

1080

TSP20RU

Программное обеспечение (с использованием сетевых коммуникаторов)

1208
